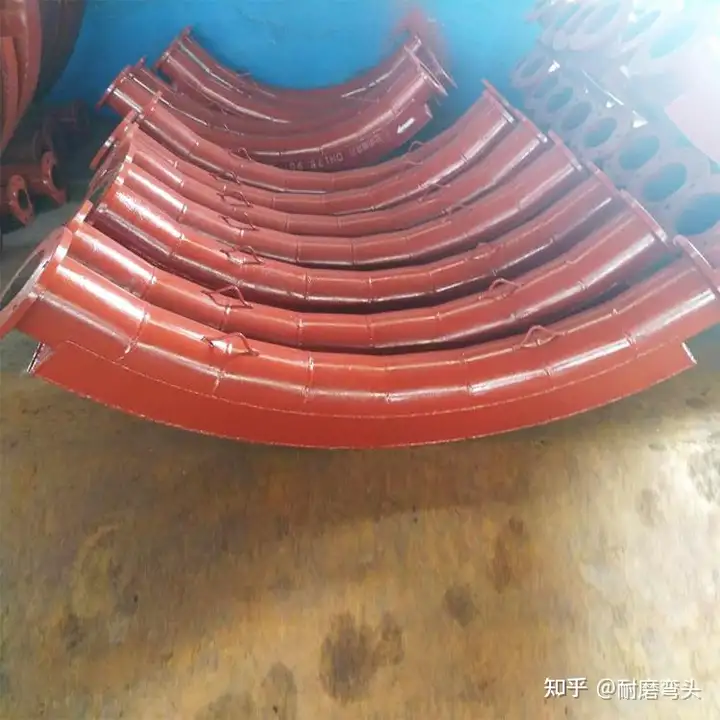

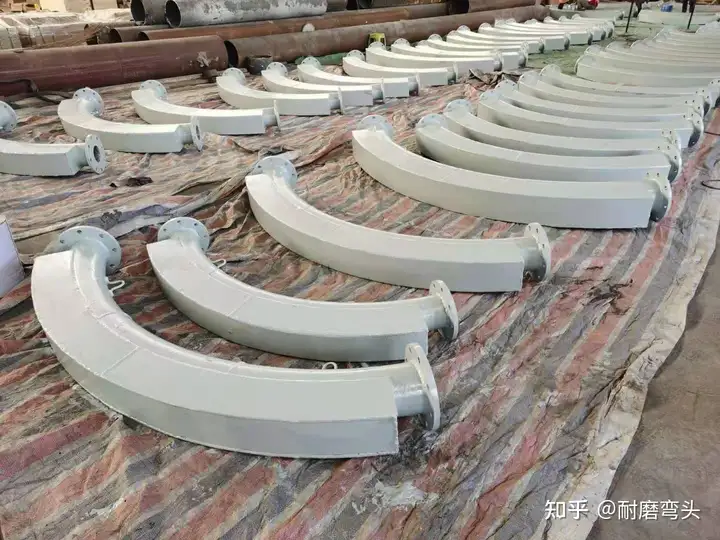

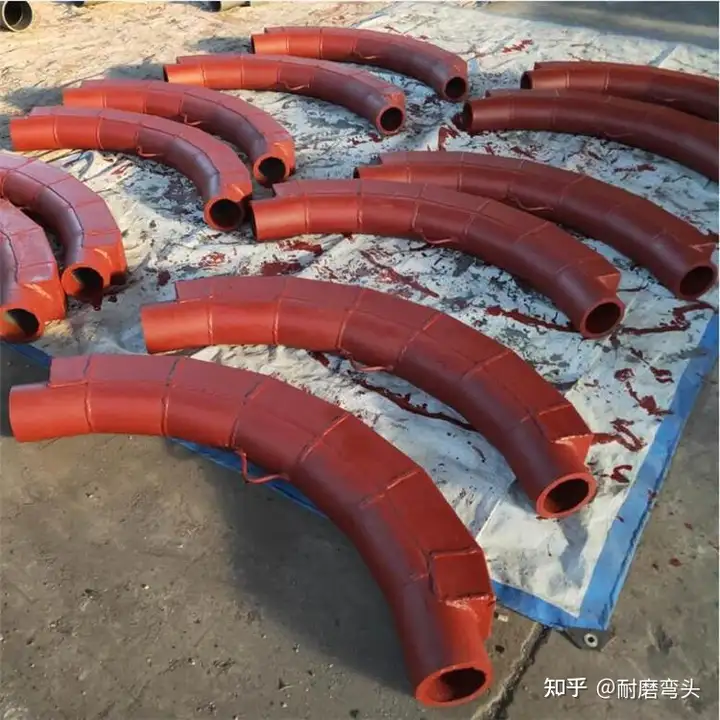

带背包耐磨弯头设计要求

1、 耐磨弯头外管材质采用20#无缝管，内管耐磨层采用刚玉陶瓷，背包耐磨材质刚玉陶瓷耐磨浇筑料。

2、 带背包耐磨弯头结构形式采用双层耐磨加固耐磨形式，背包耐磨加耐磨弯头，外径采用180mm无缝钢管保证衬瓷内径不下于150，R大于7D保证耐磨弯头冲击力小，减小磨损程度。带背包耐磨弯头采用10+6耐磨层设计，刚玉陶瓷耐磨层不能低于6mm。带法兰连接，安装灰管管道方便快捷，法兰压力1.0，法兰孔焊接对弯头中心，好和现场管道法兰对接。带背包耐磨弯头生产背包高度40mm，里面填充耐磨陶瓷料，保证耐磨弯头的强度。

3、 耐磨弯头的整体性能承受高速介质冲刷磨损，介质流通舒畅，不得有影响使用的裂纹、气孔等缺陷。

4、 带背包耐磨弯头出厂前标识规格型号、介质流向、产品编号等技术参数。
